Wi-Fi-роутер
Описание
| Категория: | роутер |
| Тип управления: |
Wi-Fi
|
| Напряжение, V: |
5, 12
|
| Подключаемое оборудование: |
RGB-лента, RGB+White-лента, RGB+W/Y-лента
|
| Функции прибора: |
регулировка яркости, регулировка скорости,
прямой выбор холодного белого цвета, память последней настройки, отдельная регулировка по каналам, выбор цвета с помощью сенсорного кольца, включение/выключение |
| Дальность работы пульта, м: | 20 |
| Материал корпуса: |
металл
|
| Корпус: | |
| Размеры ДхШхВ, мм: |
42x12x3
|

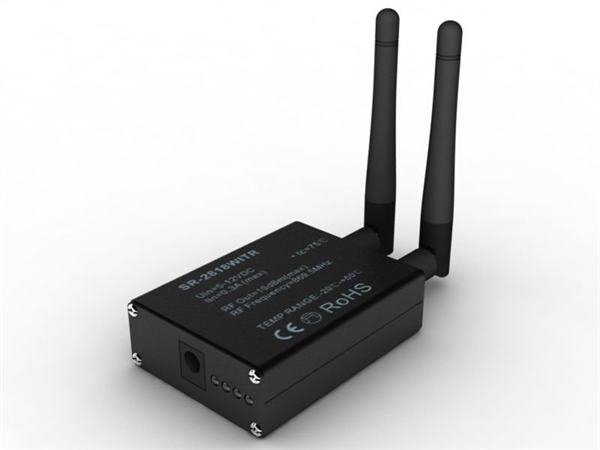

Wi-Fi-роутер для контроллера SR-1009FA (приобретается отдельно), управление через телефон по Wi-Fi. Софт для Apple в App Store искать "EasyColor".
Питание 5-12VDC,размер 50x99x20мм.
Описание:

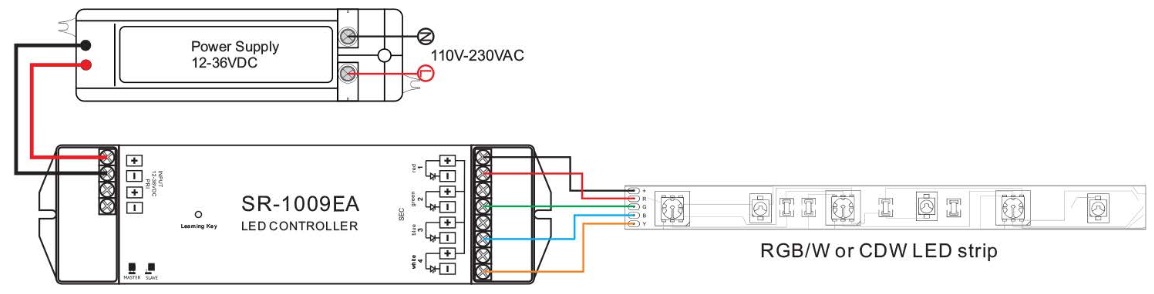

Схема подключения одного контроллера:

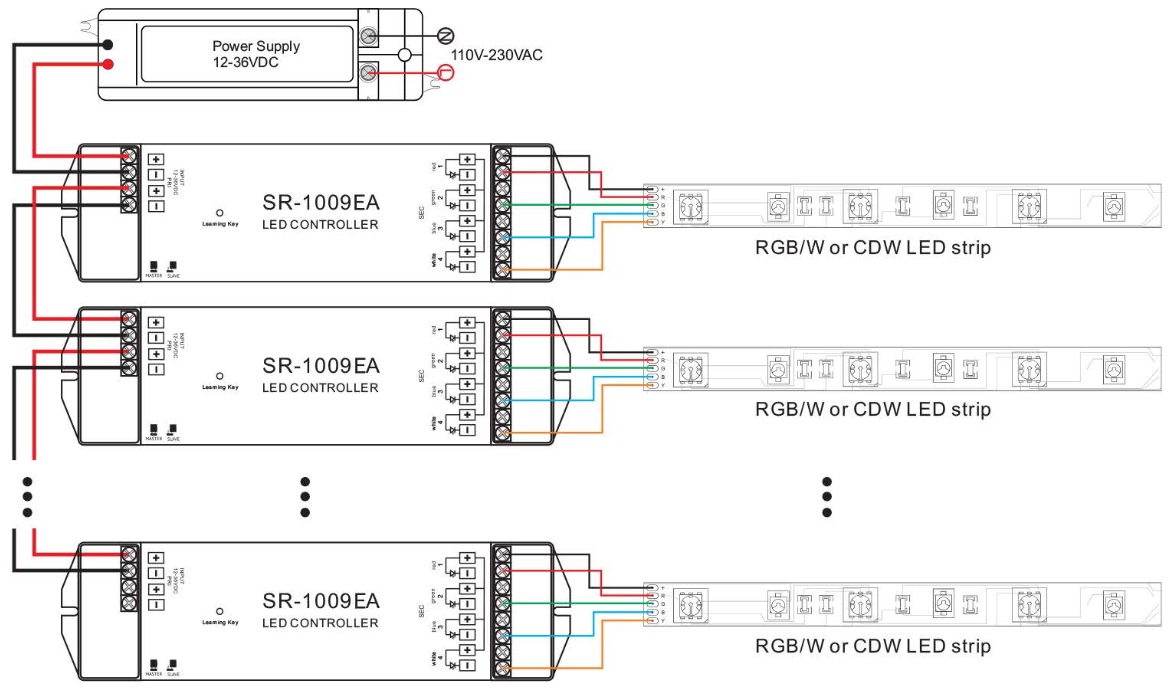

Схема подключения нескольких контроллеров:

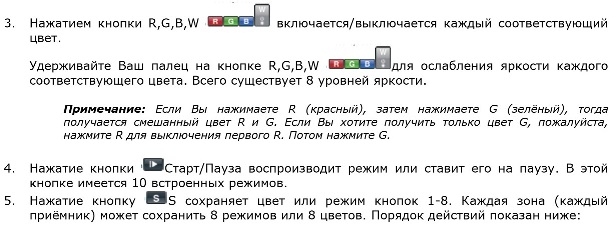

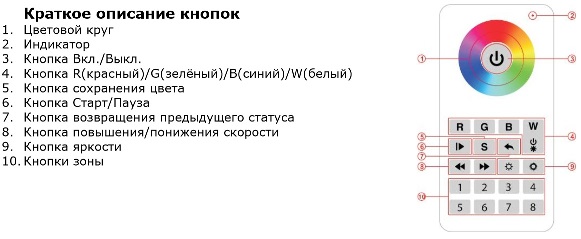

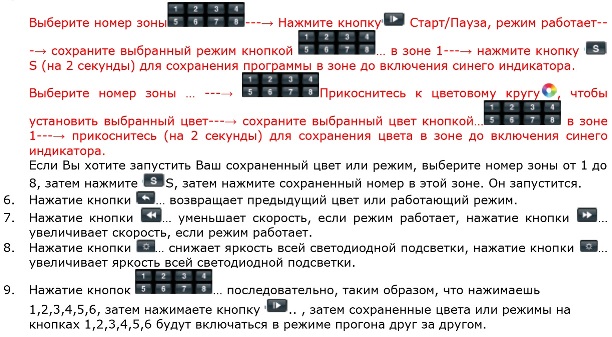

Принцип действия
- Подсоедините согласно схеме подключения.
- Процесс обучения
а. Включите пульт ДУ нажатием кнопки Вкл./Выкл.
б. Нажмите на кнопку обучение на приёмнике
в. Нажмите на любую кнопку на ПДУ
г. Проведите лёгким касанием пальца по цветовому кругу
д. Подключенный светодиодный свет замигает для подтверждения в обозначенной зоне.
е. Нажмите на кнопку обучение на приёмнике более чем на 5 сек. до тех пор, пока светодиодный сигнал вспыхнет, затем удалите изученный ID
Примечание: Чтобы выбрать ведущее устройство из контроллеров, выставляем при помощи перемычки для каждой зоны. Замкнутая цепь для основного контроллера (MASTER). Разомкнутая цепь для дополнительных контроллеров (SLAVE).
В каждой зоне можно настроить только 1 основной контроллер. После промежутка времени, MASTER будет выполнять операцию по синхронизации, чтобы сохранять тот же цвет ли режим для всех дополнительных устройств в одной зоне
