Схема подключения светодиодной RGB-ленты. Подключение RGB-контроллера и RGB-усилителя.

В принципе, схема подключения RGB-ленты, та же, что и схема подключения обычной одноцветной (монохромной) ленты. Разница в том, что между блоком питания и лентой, устанавливается RGB-контроллер (устройство управления цветом ленты).

Контроллеры бывают разные по внешнему виду, мощности, программам управления цветом и пультом дистанционного управления. Но суть у них у всех, одна и та же. Пришло на контроллер 2 провода от блока питания, ушло четыре провода наRGB-ленту.

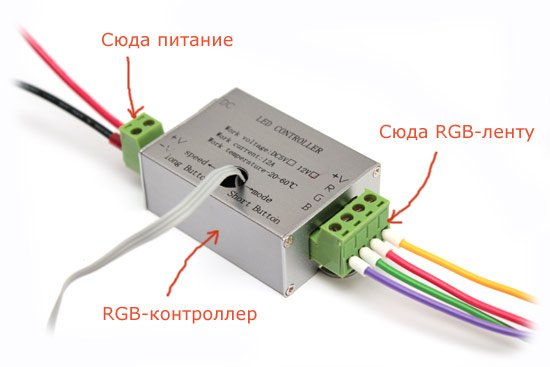

Схема подключения RGB-контроллера для светодиодной ленты

Какой бы контроллер вы не выбрали,  он всегда подключается по одной и той же схеме. Разъемы, питания обозначаются «V+» и«V-». Соответственно красный провод блока питания идет на плюсовой контакт, а черный провод идет на минусовой.

Разъемы для подключения RGB-ленты обозначаются:

• R (red)-управление красным цветом
• G (green)-управление зеленым цветом
• B (blue)-управление синим цветом
• V+ общий провод (на разных контроллера он может обозначаться по разному, но вы все равно его не спутаете с другими)

Не перепутайте провода ленты! Ничего страшного, конечно, не произойдет (ничего не сгорит), но у вас перепутаются цвета. Нажмете на пульте красный, а загорит синий.

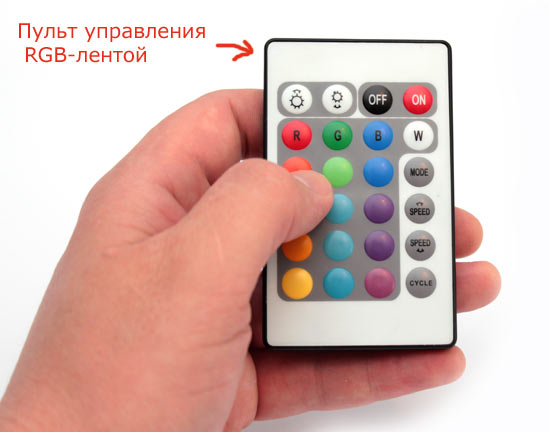

Пульт управления RGB-лентой: на какую кнопку нажмете, таким цветом она будет светиться

Как подключить более 5 метров ленты? Токоведущие дорожки светодиодной ленты рассчитаны на длину 5 метров (именно поэтому лента всегда продается такой длины). Нельзя просто взять и соединить последовательно две ленты. Даже если и будет работать, то это продлится не долго (проверено на практике).

Принцип удлинения тот же, что и с обычной лентой. Существует два способа. Вот первый

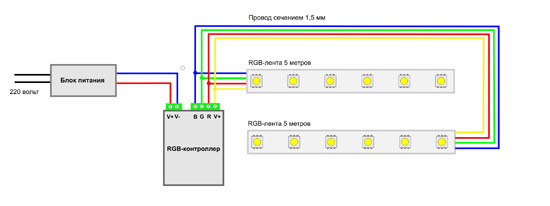

Схема подключения RGB-лент с одним блоком питания

Для этой схемы требуется четырехжильный удлиняющий провод сечением 1,5 мм и длиной 5 метров. Эту схему я применяю, для соединения RGB-лент c 30 диодами на метр. Но т.к. эта лента светит тускло (из-за малого количества светодиодов) и желающих ее использовать мало, то это схему я применяю редко.

С RGB-лентами 60 диодов на метр, тоже можно применить эту схему, но при этом, потребуются блок питания и контроллер мощностью в 2 раза большей.

Посчитаем. Две RGB-ленты потребляют 140 ватт. Блок питания такой мощности, это увесистая железяка, весьма немалых размеров. В потолочную нишу его спрятать, конечно же, можно. Но для этого, необходимо заранее спланировать под него место (на этапе проектирования потолков).

Контроллер на 140 ватт. Как показывают мои опыты, контроллеры выходят из строя, через некоторое время. Хотя в технических параметрах указано, что они рассчитаны на такую мощность и тянут 10-15 метров. На самом деле, горят. У меня уже было несколько случаев, хотя по расчетам, все вроде бы должно работать.

Поэтому, контроллер я рекомендую выбирать с запасом мощности в 2 раза, т.е. для данного случая, это 280 ватт. Но тут, резко увеличивается его стоимость, да и найти какой контроллер не просто. Поэтому, мне больше нравится вот такая схема

Схема соединения светодиодных RGB-лент с помощью RGB-усилителя

В данной схеме подключения, используется дополнительный блок питания и RGB-усилитель. Ко входу усилителя (на нем написано«Input») подключается конец первой ленты, к выходу (написано«Output») — начало второй.

Не перепутайте цвета проводов: каждый провод подключается в соответствующий разъем. На питающие контакты, подключите провода от блока питания.

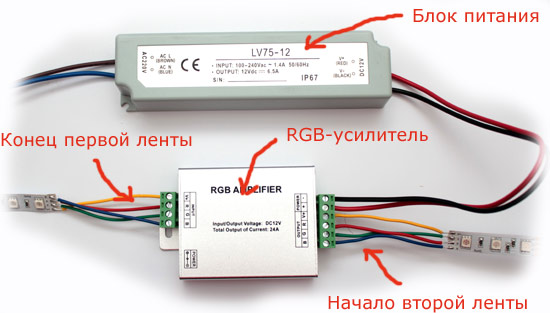

Подключение RGB-усилителя

Эта схема немного сложнее и по стоимости она получается чуть подороже первой, но при этом:

• Размеры блоков питания существенно меньше
• Можно использовать почти все имеющиеся в продаже контроллеры
• Можно подключать неограниченное количество лент

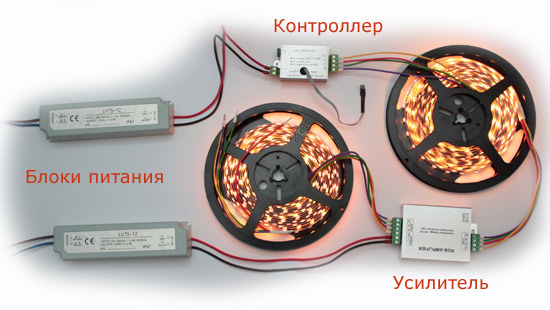

Если вам трудно разбираться в электрических схемах, то вот вам фотография, на которой все видно. Еще раз. Если нужна одна лента, то используете блок питания и контроллер. Если нужно две и более ленты, то добавляете усилитель и еще один блок питания.

Подключение двух RGB-лент

Установка светодиодной RGB-ленты пугает многих не столько ценой, сколько кажущейся сложностью установки. Надеюсь эта статья помогла вам разобраться с этим вопросом.
