Описание
Корпус — ударопрочный поликарбонат, колпак — оптический ударопрочный поликарбонат. IP 65.

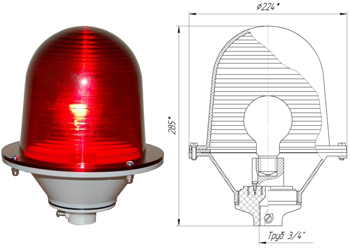

Размеры: D224х285 мм
Упаковка по 4 шт, коробка: 490х490х250 мм, 6 кг

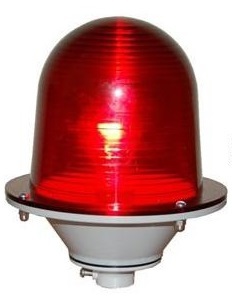

Заградительный огонь «ЗОМ-75Вт-АВ», это модель светосигнального прибора, сочетающая в себе отличные оптико-физические показатели, АНТИВАНДАЛЬНЫЙ корпус и доступность. Изделие зарекомендовало себя, как надёжное решение с прекрасными эксплуатационными характеристиками. Модель представлена рынку в 2006 году, за истекший период эксплуатации, рекламационных заявлений не поступало. Достоинством данной модели являются современный ударопрочный корпус заградительного огня и привлекательная цена. Данная модификация заградительного огня, является полным конструктивным аналогом заградительного огня «ЗОЛ-2», выпускаемым «ГСТЗ» до 1991 года. Контроль качества на всех этапах производства и отгрузки продукции, позволяет исключить случаи рекламаций.
Назначения прибора:
Заградительные огни (светильники сигнальные) «ЗОМ-75Вт-АВ» >10cd ТУ 3461-001-69016606-2010, предназначены для обозначения высотных объектов (препятствий) представляющих опасность передвижению воздушного транспорта (высотные здания и сооружения, дымовые трубы, ретрансляционные мачты мобильной связи, крановые установки, мостовые опоры, строения в районе аэродромов).
Технические характеристики:
Характеристики прибора красного цвета, постоянного свечения полностью соответствуют требованиям МАК и ICAO (международным нормам), предъявленным к заградительным огням малой интенсивности типа «А», установленных на неподвижных объектах.
- Климатическое исполнение: УХЛ1, ГОСТ 15150;
- Группа условий эксплуатации М3 , ГОСТ 17516.1;
- Степень защиты: IP65, ГОСТ 14254;
- Заградительные огни «ЗОМ-75Вт-АВ» устойчивы к воздействию: инея, дождя, соляного тумана, динамического действия пыли, вибрационных нагрузок, солнечной радиации, резкой смены температуры (теплового удара);
- Напряжение питания: 220V, 50/60 Гц;
- Потребляемая мощность: 75W;
- Светофильтр: прозрачный, красный из ударопрочного оптического поликарбоната с УФ-стабилизатором DOW® (Швейцария);
- Материал корпуса: ударопрочный поликарбонат с УФ-стабилизатором Bayer Makrolon® (Германия);
- Масса: не более 1,0 кг.
Светотехническая характеристика:
- Источник света – лампа накаливания 75W.
- Средний срок службы лампы: 1000 часов.
- Режим работы: непрерывный;
- Излучение: всенаправленное, цвет-красный.
- Угол рассеивания: нормированное значение 16°, фактическое 65°;
- Сила света в направлении +6°: 20 кд;
- Сила света в направлении +10°: 20 кд;
- Сила света в направлении -6°: 16 кд.
Комплектность:
- Заградительный огонь ЗОМ (корпус светоарматуры без лампы) 1 шт.
- Индивидуальная тара 1 шт.
- Техническое описание и инструкция по эксплуатации 1 шт.
Основные требования к монтажу и эксплуатации:
Заградительные огни (светильники) «ЗОМ-75Вт-АВ» крепятся при помощи держателя (трубостойки) с наружной резьбой G 3/4". Монтажные трубостойки устанавливаются на верхних точках высотных объектов (крышах и т.п.), подлежащих световому ограждению. В заградительных огнях «ЗОМ-75Вт-АВ» источником света служит лампа накаливания мощностью 75Вт, требующая замены по мере перегорания, в течение всего срока эксплуатации заградительного огня «ЗОМ-75Вт-АВ». При сборке заградительного огня «ЗОМ-75Вт-АВ», проследить за тем, чтобы резиновая прокладка была установлена на место. Протирку светофильтра производить по мере загрязнения чистой ватой, мягкой фланелью или замшей без использования растворяющих и абразивных веществ. После очистки плафон следует протирать ватой, смоченной в спирте.

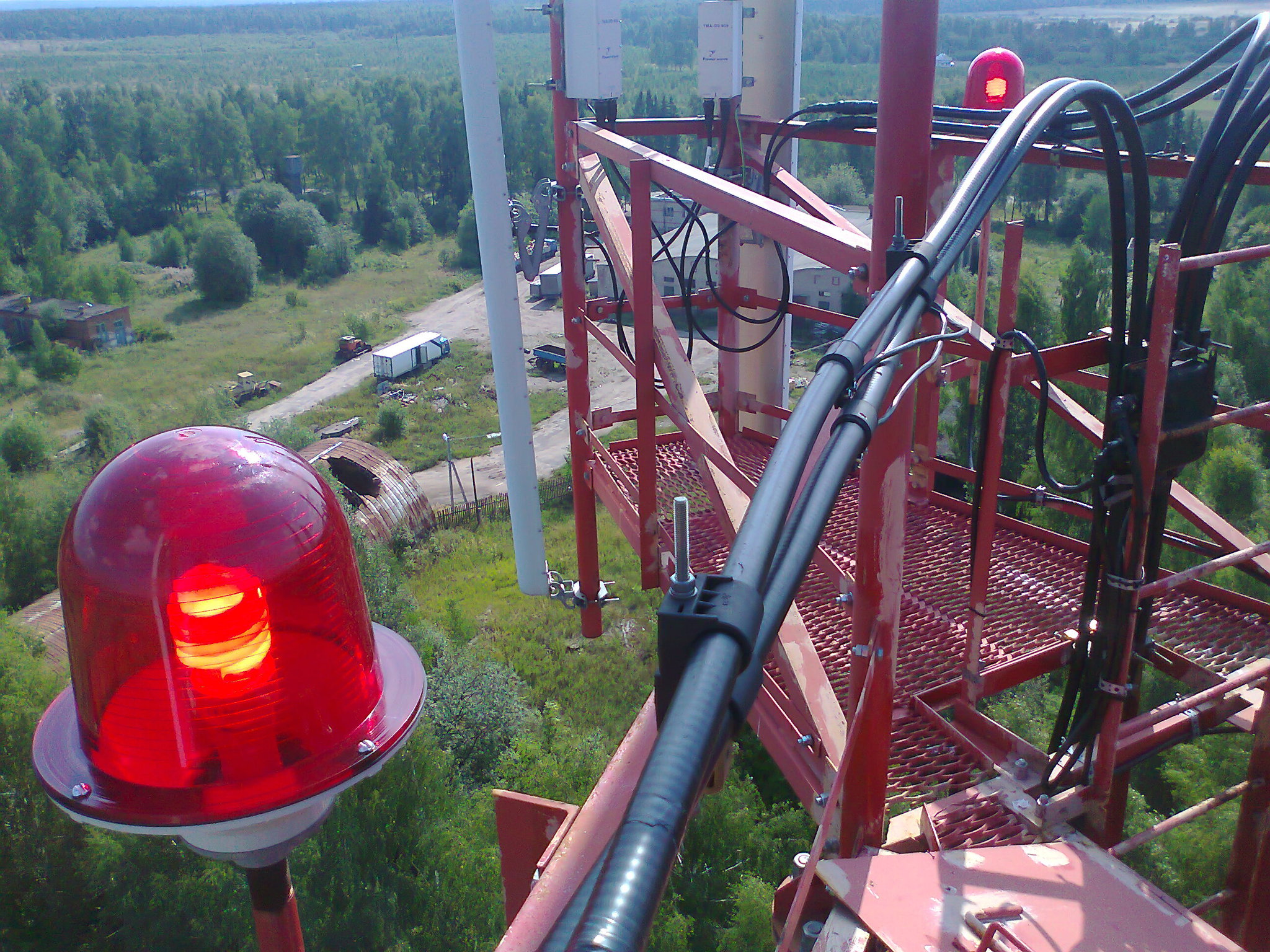

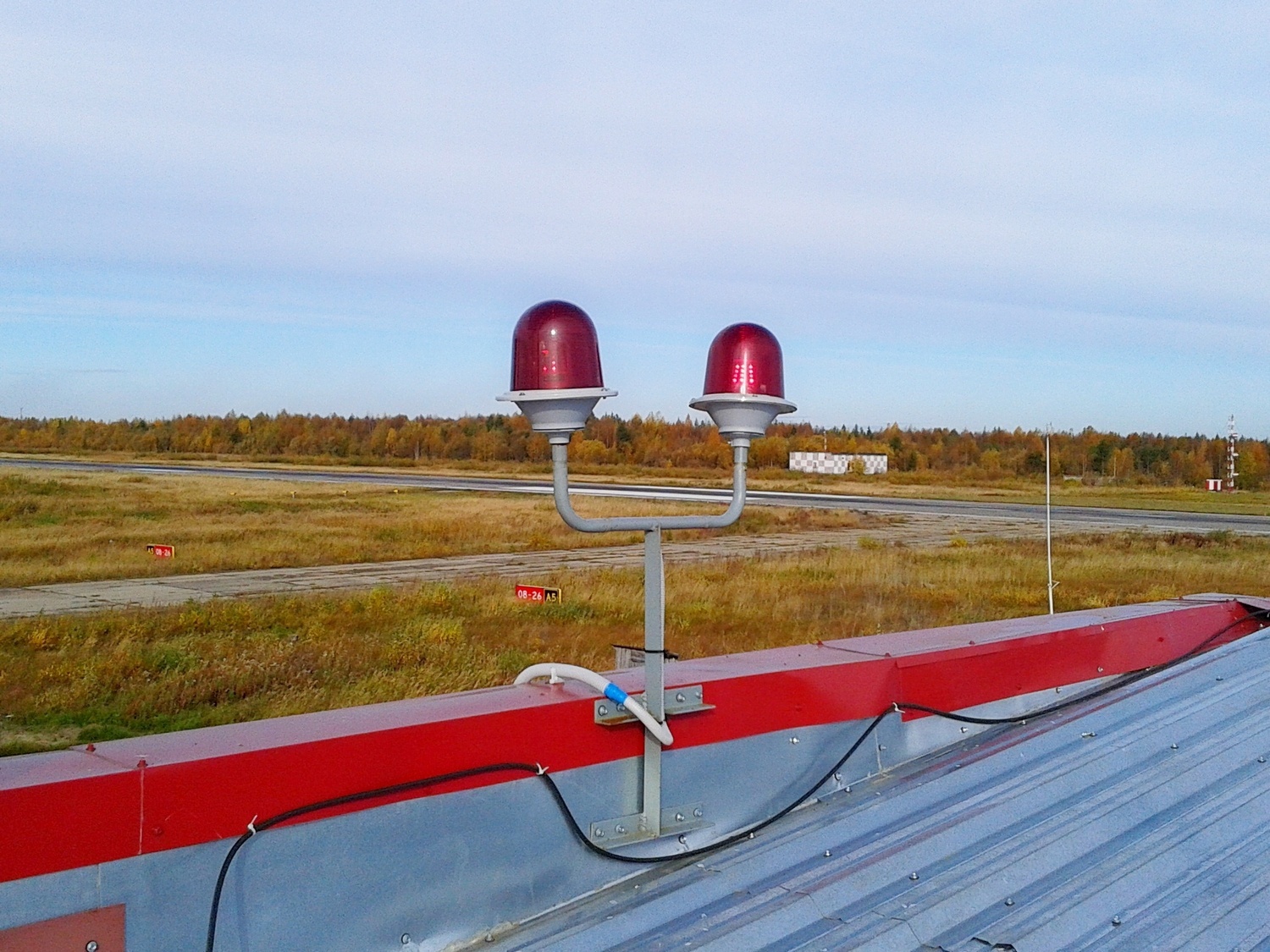

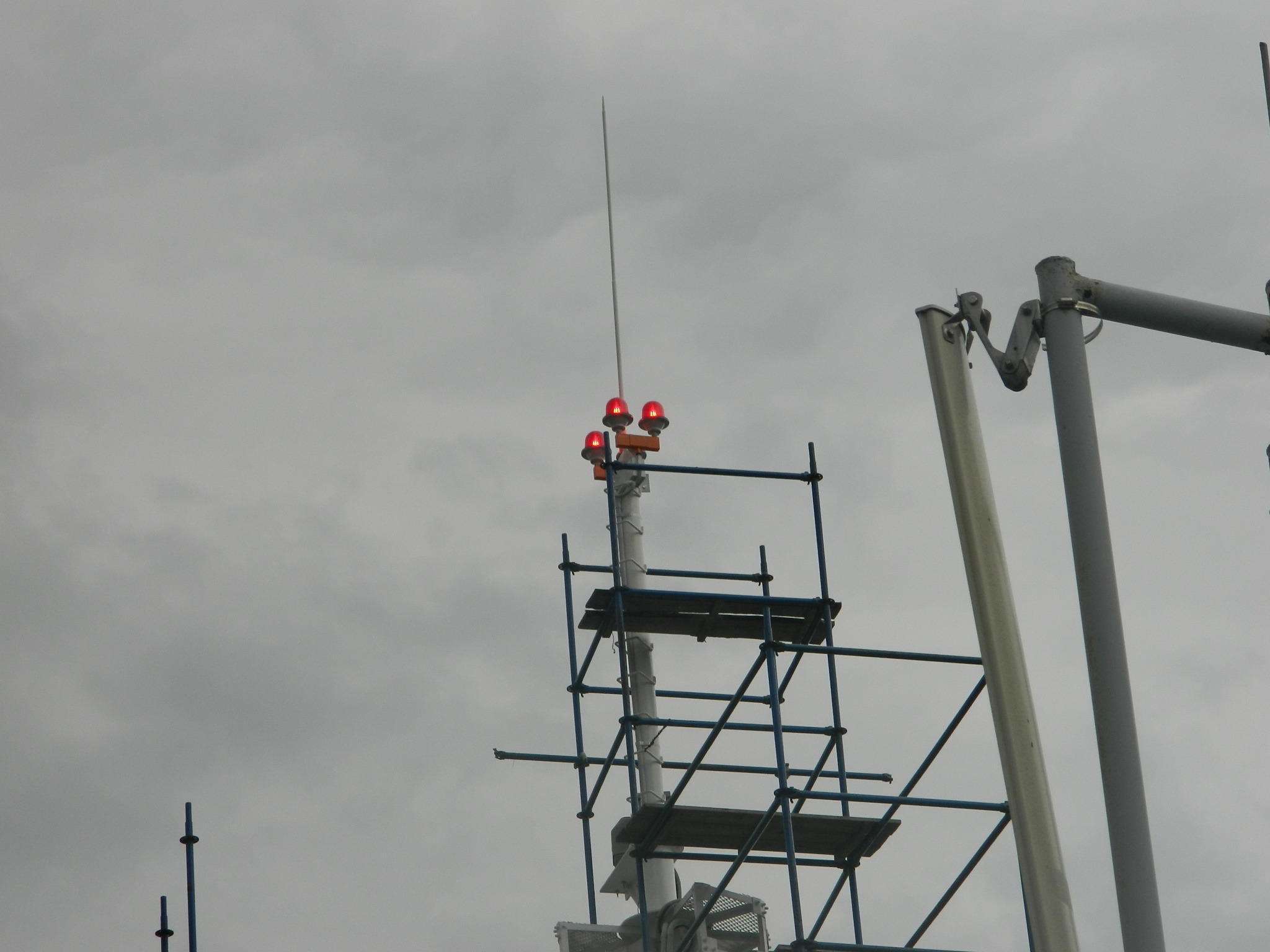

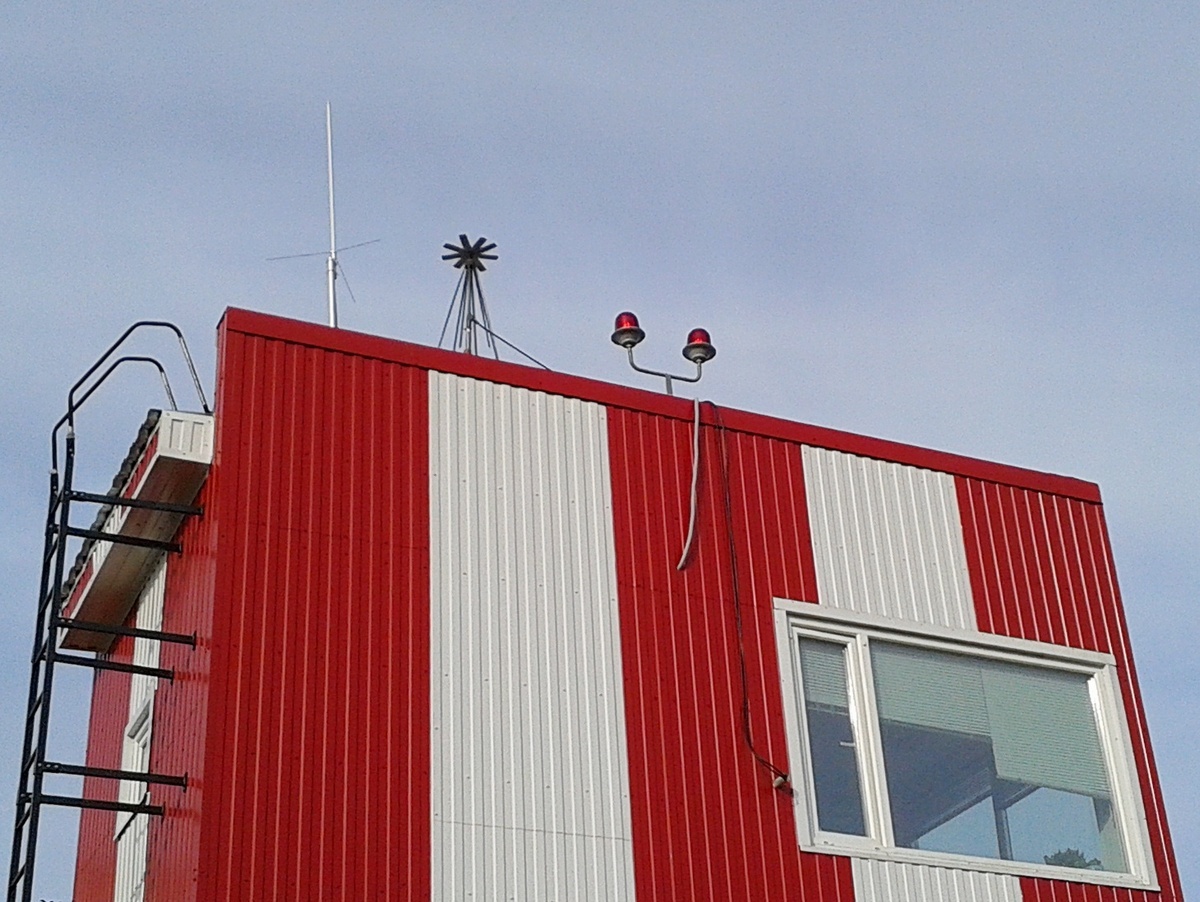

Варианты монтажа:
Упаковка:
Упаковка заградительного огня по ГОСТ 23216 для условий хранения 2 (с) ГОСТ 15150. Светильники «ЗОМ-75Вт-АВ» упаковывают в транспортную тару, обеспечивающую их сохранность и защиту от механических повреждений и атмосферных осадков.
Техника безопасности:
Для обеспечения безопасности при эксплуатации заградительного огня «ЗОМ-75Вт-АВ» запрещается:
- Производить замену лампы на источник света с боле низким показателем силы света;
- Производить любые работы с заградительными огнями «ЗОМ-75Вт-АВ» при включённом напряжении;
- Сборку и эксплуатацию заградительного огня с повреждённой изоляцией.
- При монтаже и эксплуатации заградительных огней «ЗОМ-75Вт-АВ» необходимо руководствоваться правилами устройств электроустановок (ПУЭ).
Сведения о рекламациях:
Рекламационные претензии предъявляются предприятию-поставщику в случае выявления дефектов и неисправностей, ведущих к выходу из строя заградительных огней «ЗОМ-75Вт-АВ» ранее гарантийного срока.
В рекламационном акте указать:
Тип заградительного огня, дефекты и неисправности, условия при которых они выявлены, время с начала эксплуатации прибора. К акту необходимо приложить копию платёжного документа на прибор.
Гарантии изготовителя:
Завод гарантирует безотказную работу изделия при соблюдении правил эксплуатации на протяжении 2 лет!
